TRIGON XL

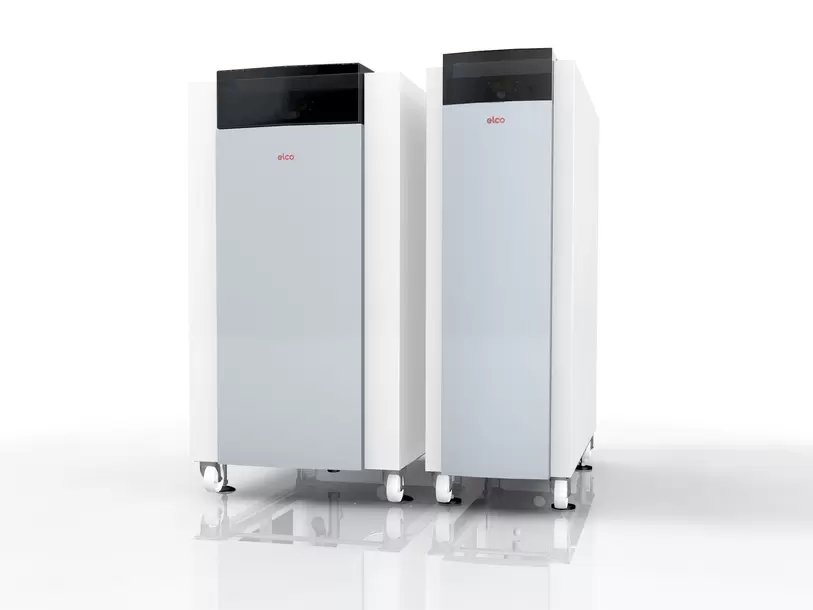

Высокоэффективные проточные водотрубные конденсационные котлы TRIGON XL разработаны для систем отопления и горячего водоснабжения жилых и административных зданий.

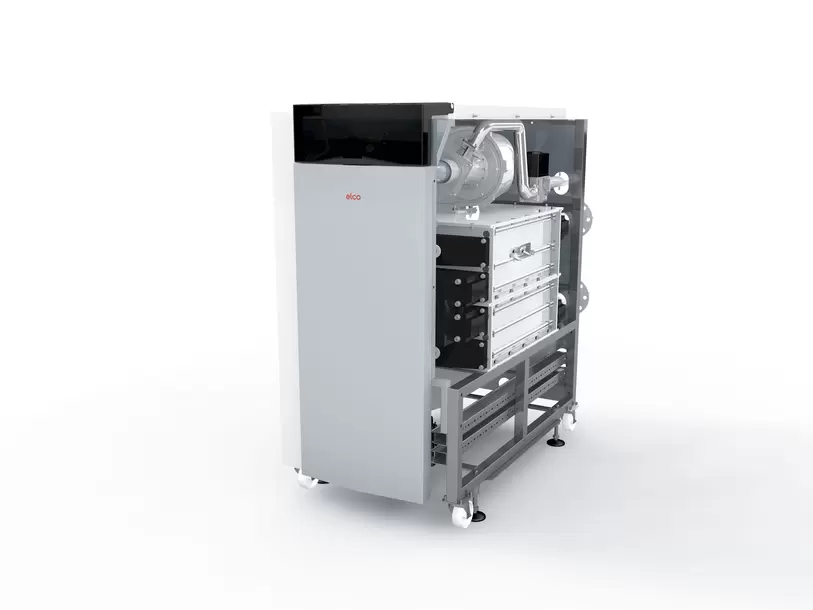

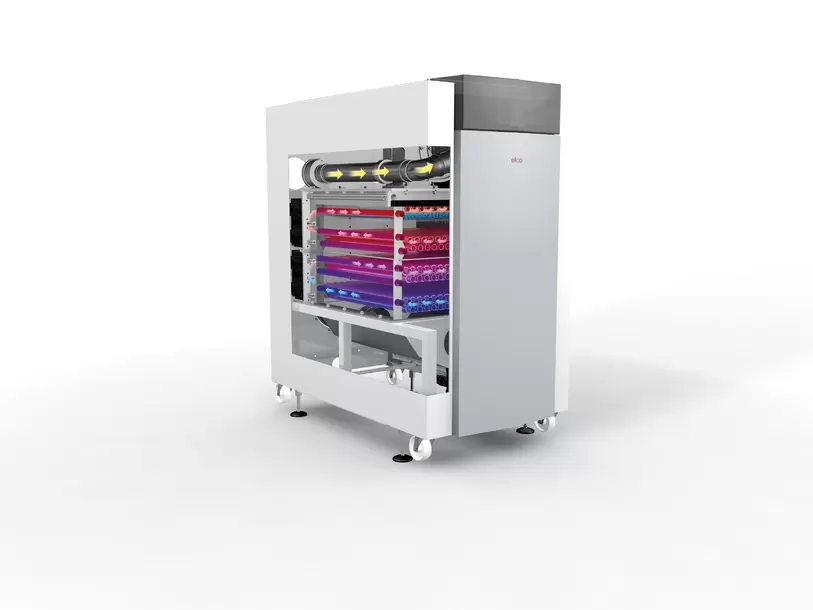

Малые габариты и масса котлов при высоких значениях КПД достигается за счет применения проточных теплообменников. Первый теплообменник изготовлен из гладких труб, выполненных из нержавеющей стали. Второй и третий теплообменники состоят из оребренных труб из нержавеющей стали с лазерной сваркой основания ребра.

В котле применена, выполненная гидроформингом, система водяного охлаждения камеры сгорания и теплообменных блоков. Специальная конструкция наддувной водоохлаждаемой газовой горелки с опрокинутым распределенным факелом, встроенная в конструкцию котла, обеспечивает стабильные условия горения во всем диапазоне регулирования мощности от 20 до 100%. При этом достигаются значения следующих параметров: КПД — не ниже 98%, крайне низкая эмиссия оксида углерода (СО) до 18 мг/кВт*ч и оксидов азота (NOx) до 25 мг/кВт*ч.

Рациональная конструкция котлов серии TRIGON XL, позволяет выполнять сборку и разборку котла, что обеспечивает простоту и удобство монтажа, обслуживания и ремонта.
Котлы оснащены цифровыми блоками автоматического управления и контроля безопасности, которые дают возможность гибкого регулирования системы теплоснабжения, подключения котлов в каскад до 8 шт. и управления контурами отопления.

// Технические параметры

Номинальная тепловая мощность 90/70 °C макс./мин., кВт 140,5 / 31,3

Номинальная тепловая мощность 40/30 °C макс./мин., кВт 151,2 / 35,4

Эффективность при 90/70ºC на максимальной мощности, % 96,9

Эффективность при 40/30ºC на максимальной мощности, % 104,3

Максимальная рабочая температура, ºC 90

Масса пустого котла, кг 290

Размеры Ш х Г х В, мм 468,5x1349x1467

Номинальная тепловая мощность 90/70 °C макс./мин., кВт 188,0/41,9

Номинальная тепловая мощность 40/30 °C макс./мин., кВт 202,3 / 47,4

Эффективность при 90/70ºC на максимальной мощности, % 96,9

Эффективность при 40/30ºC на максимальной мощности, % 104,3

Максимальная рабочая температура, ºC 90

Масса пустого котла, кг 332

Размеры Ш х Г х В, мм 468,5x1499x1467

Номинальная тепловая мощность 90/70 °C макс./мин., кВт 234,5 / 47,0

Номинальная тепловая мощность 40/30 °C макс./мин., кВт 252,3 / 53,4

Эффективность при 90/70ºC на максимальной мощности, % 96,9

Эффективность при 40/30ºC на максимальной мощности, % 104,2

Максимальная рабочая температура, ºC 90

Масса пустого котла, кг 366

Размеры Ш х Г х В, мм 468,5x1649x1467

Номинальная тепловая мощность 90/70 °C макс./мин., кВт 282,4 / 56,4

Номинальная тепловая мощность 40/30 °C макс./мин., кВт 303,3 / 64,2

Эффективность при 90/70ºC на максимальной мощности, % 97

Эффективность при 40/30ºC на максимальной мощности, % 104,2

Максимальная рабочая температура, ºC 90

Масса пустого котла, кг 434

Размеры Ш х Г х В, мм 748,5x1348x1470

Номинальная тепловая мощность 90/70 °C макс./мин., кВт 376,5 / 75,2

Номинальная тепловая мощность 40/30 °C макс./мин., кВт 404,3 / 85,6

Эффективность при 90/70ºC на максимальной мощности, % 97

Эффективность при 40/30ºC на максимальной мощности, % 104,2

Максимальная рабочая температура, ºC 90

Масса пустого котла, кг 496

Размеры Ш х Г х В, мм 748,5x1496x1470

Номинальная тепловая мощность 90/70 °C макс./мин., кВт 471,4 / 93,7

Номинальная тепловая мощность 40/30 °C макс./мин., кВт 505,2 / 106,9

Эффективность при 90/70ºC на максимальной мощности, % 97,2

Эффективность при 40/30ºC на максимальной мощности, % 104,2

Максимальная рабочая температура, ºC 90

Масса пустого котла, кг 540

Размеры Ш х Г х В, мм 748,5x1646x1470

Номинальная тепловая мощность 90/70 °C макс./мин., кВт 534,6 / 118,0

Номинальная тепловая мощность 40/30 °C макс./мин., кВт 572,8 / 135,1

Эффективность при 90/70ºC на максимальной мощности, % 97,2

Эффективность при 40/30ºC на максимальной мощности, % 104,2

Максимальная рабочая температура, ºC 90

Масса пустого котла, кг 595

Размеры Ш х Г х В, мм 748,5x1769x1470

// Документация

Технические характеристики Trigon XL Руководство по проектированию Trigon XL
